漫谈CPU的样品

(CPU-CN站长Henry原作,转载请注明出处)

1. 概述

   “CPU样品”有别于我们日常所用的正式量产的CPU产品,它是CPU或硬件产品在生命周期之中的特定阶段的必然产物,因为非正式制造,所以存量不多,广为国内外藏家所追捧。

    首先让我们站在一定的高度,概括性地了解一下CPU样品出现的历史背景以及种类。早期的样品,用于内部测试,主要分为如下两类:

E.S. (Engineering Sample 工程样品 / Evaluation Sample体验样品)

C.S.  (Customer Sample 客户确认样品)

后来由于封装技术的发展,CPU不再局限于DIP双列直插封装,制造商需要验证CPU的一些物理,电气或机械特性。就出现了另一种样品:

M.S. (Mechanical Sample 机械样品)

     90年代初,由于发生过著名的FDIV Bug事件, Intel等大公司对CPU发布变得慎重,一般在工程样品发布以后,在正式产品发布之前,还发布另一种型式的样品供大客户测试:这种类型一般被称为:

P.P. (Pre-Product 预发布产品)

Pentium PRO之后,这类样品一般被称为:

Q.S. (Qualification Sample 品质验证样品)

    另外,还有一类非常特殊的样品T.S.,主要用于CPU的散热特性测试,这类样品在PGA封装的CPU中几乎看不到,在BGA封装的CPU中有出现。

T.S. (Thermal Sample 散热测试样品)

    CPU在发展的各时期对于样品的标注显得多样化的特性,常见或不常见的样品标记有如下:

ENG.
SAMPLE.
MECH.
PROTO.
PROTOTYPE.
Internal Sample.
EVAL ONLY

     还有一类特例:某些公司在产品面市时,为了加强自已产品的展示效果,将自已产品印上醒目的彩色大Logo,以吸引用户的眼球。这类样品通常叫

“Marketing Sample 市场展示样品”。

关于各样品在CPU生命周期出现的时间点,根据资料以及经验可以有如下推论:

-----[CPU产品设计验证期]-------------|--[产品正式发布期]------------------->
M.S.--->
           E.S.--------------------------->
                              C.S.------------>
                                 P.P./Q.S.---->
                          Marketing Sample----->

    我们可以得出:M.S.出现得最早,Marketing Sample则是最晚的一种,可能伴随产品的正式发布。

接下来让我们分别来认识各类工程样品。

2. 各时期的样品

2.1 早期的工程样品。

      早期的CPU样品弥足珍贵,实为中外CPU藏家一生所追求的终极梦品:


此主题相关图片如下:
按此在新窗口浏览图片

     上图是笔者所能见到的最早期Intel C4040 紫陶版极品工程样品,在金面印有"ES"标识,2004年这枚CPU的国际U市估价是1000美刀,今年的价格绝对一路看涨价。


此主题相关图片如下:
按此在新窗口浏览图片

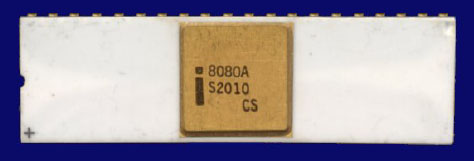

     上图是稀有的IntelC8080 CS 客户样品,国际U市估价是400美刀。


此主题相关图片如下:
按此在新窗口浏览图片

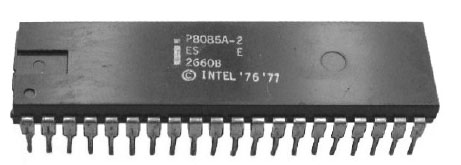

    早期U中并不是C封装的才有ES的,这只Intel的P封装的工程样品,同样是不可多得的稀有之物。

    另外,不要认为ES只有CPU才会有,其实,大量的控制芯片,MPU,RAM之类的也会有样品,   下图为笔者所收藏的早期内存控制器工程样品:

2.2   186、286、386工程样品。

   Intel 的X86系列中,80186、80286、80386中均出现过工程样品。

  下图为笔者所收藏的A80C186的样品:

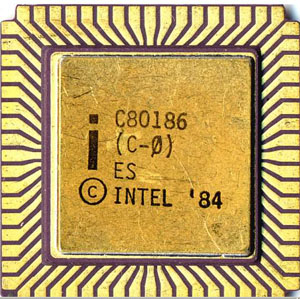

下图为国外藏家所收藏的C80186 ES工程样品:


此主题相关图片如下:
按此在新窗口浏览图片

80286的各类样品相对少见:

  下图为AMD公司的286工程样品,它采用的是“ENG. SAMPLE”标法。


此主题相关图片如下:
按此在新窗口浏览图片

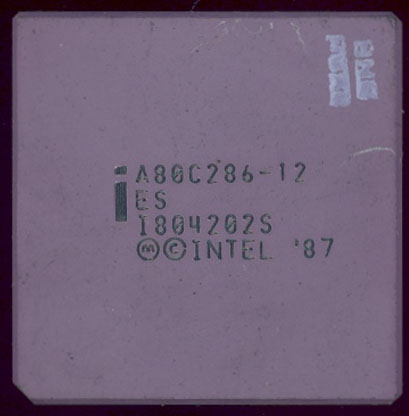

  下图为 Intel A80C286的工程样品:


此主题相关图片如下:
按此在新窗口浏览图片

  80386系列中的工程样品尤其罕见。就目前来说,藏U界尚未发现有A80386SX或是DX的各类样品。

已知的386样品有如下几种:
A80386EXI SAMPLE

工业级A80386SLBA25I ES

下图为CPU-CN注册藏家 xi11west 所珍藏的FA80386BX:

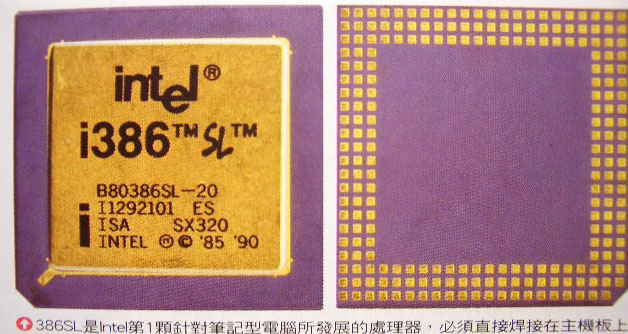

下图为鲜为人知的B80386SL-20 工程样品,LGA封装,感谢CPU-CN注册藏家台湾Peter Lin先生提供图片:


此主题相关图片如下:
按此在新窗口浏览图片

2.3   486,Pentium样品。

      486时期,是M.S., E.S.并存的时代。

     下图为Intel 486的 M.S. 机械样品:


此主题相关图片如下:
按此在新窗口浏览图片

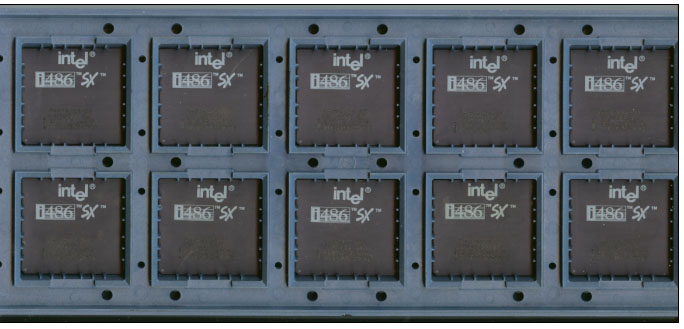

     下图为笔者所收藏的一整版A80486SX-33 ES,国外藏家还没有发现同类的型号:


此主题相关图片如下:
按此在新窗口浏览图片

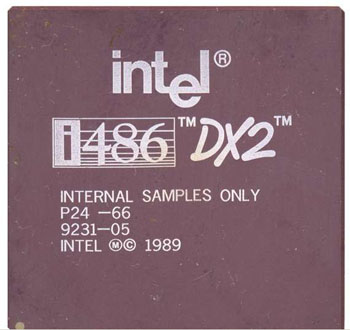

    下图为Intel 486的Internal Sample (内部样品)


此主题相关图片如下:
按此在新窗口浏览图片

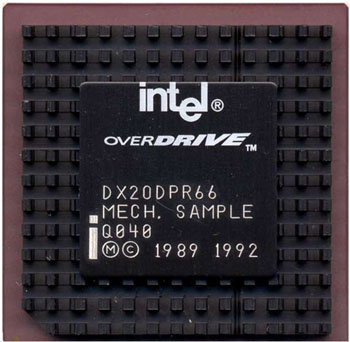

    不光是PGA版本的486有样品,包括486Overdriver同样也有类似的M.S.样品。


此主题相关图片如下:
按此在新窗口浏览图片

Pentium的80501,80502,80503系列中均出现过不同种类的诸多样品。

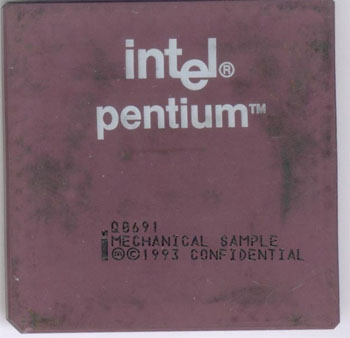

下图的Pentium的机械样品非常难得一见:


此主题相关图片如下:
按此在新窗口浏览图片

下图为CPU-CN注册藏家 Guaiwu 所珍藏的MMX   P.P.样品:

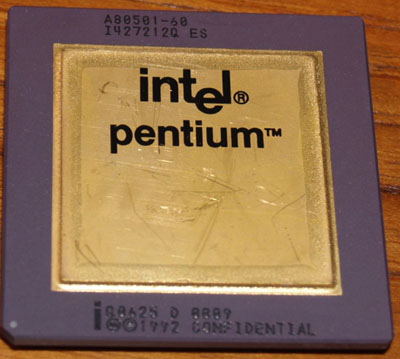

下图为极尽奢华之能的Pentium-60 ES, 相信任何一位CPU藏友都无法抵挡它的魅惑之光:)


此主题相关图片如下:
按此在新窗口浏览图片

象这样的Pentium-60极品ES, 一旦出现在e-Bay上,马上会被国际买家们竟相关注,并拍成天价!

2.4   Pentium PRO 之样品。

     在遭受了产品召回的巨大损失之痛后,Intel发布产品变得谨慎,在PentiumPRO的发布历程中,我们可以见到产品由ES-PP-正式发布的过程。


此主题相关图片如下:
按此在新窗口浏览图片

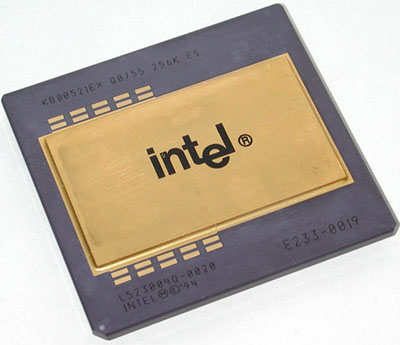

    上图是真正的PPRO-133的ES,非常之稀有,总的来说PPRO-133的样品有两种,一种是ES,一种是Pre-production样品,PPRO的Pre-production样品背面有"Not for sale"的字样,只供测试用,不收取任何费用,也就是白送给有测试能力的公司,P.P.样品明令禁止销售并流入市场的。可现在藏U界的PRO133 P.P版居然要卖到100美刀一只,不知Intel看了作何感想?

如何识别P.P.样品?

     当一个CPU上只有“Qxxxx”的S-Spec编号时而没有"ES","QS","Sample"等标识时,我们就可以认为它是一只P.P.样品。

下图为笔者所收藏的PPRO133 P.P.样品:

不光是PPRO-133才有工程样品,PPRO的任何一个频率基本上都有样品,只是有的频率样品非常稀有。

下图为CPU-CN注册藏家 xi11west 所收藏的PPRO-200 P.P.样品:

2.5   关于Marketing Sample。

    笔者既往的收藏经历中:碰到Marketing Sample的机会并不多,以下的图片均来自于网上所收集:

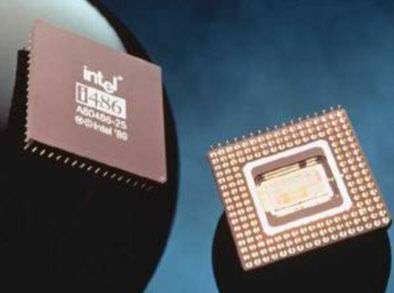

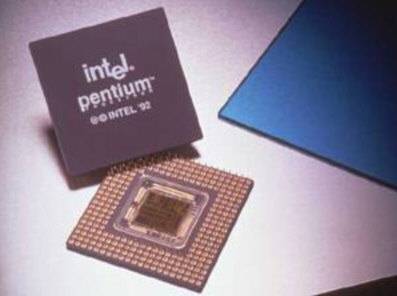

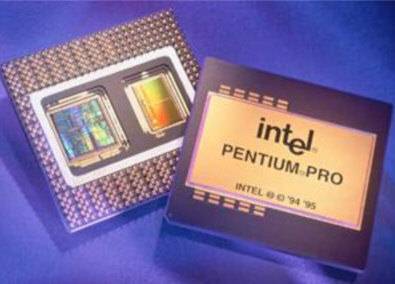

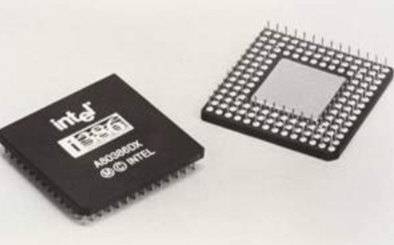

   Intel的 386、486 ,Pentium ,PPRO Marketing Sample


此主题相关图片如下:
按此在新窗口浏览图片

此主题相关图片如下:
按此在新窗口浏览图片

此主题相关图片如下:
按此在新窗口浏览图片

此主题相关图片如下:
按此在新窗口浏览图片

   Transmeta的CPU Marketing Sample


此主题相关图片如下:
按此在新窗口浏览图片

此主题相关图片如下:
按此在新窗口浏览图片

  还有一些可以经常在eBay上见到的Winchip彩色大字版的Marketing sample以及AMD的黑字版K6的Marketing sample,这里就不一一上图。

  笔者必需要强调的是:绝大多数的Marketing sample都没有明确的标识,判断它必须要*经验才行!另有消息说这类的展示样品的核心是空的,无法使用,希望以今后的收藏中由藏友们通过测试加以进一步的证实。

2.6   其它种类的CPU样品。

    由于各厂家的CPU工程样品标识方式不同,样品也呈现多样性以及不确认性,大家不妨到CPU-CN的工程样品栏目去查阅各类CPU工程样品资料以及图片。

   查看更多的样品图片请点击:http://www.cpu-cn.com/CN/ES.asp

3.关于样品的鉴别。

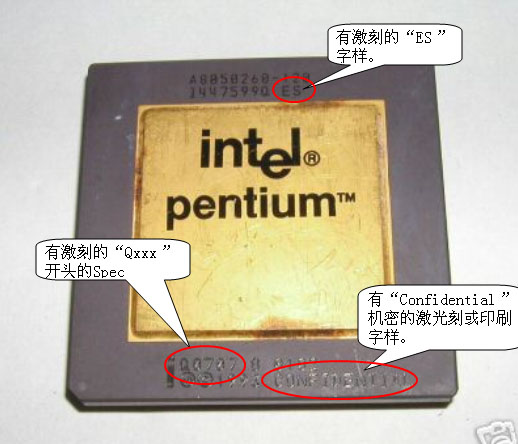

    藏友们常常为收到的CPU是不是样品而困扰,一般来说,判定样品是以CPU正面的印刷标识或激刻来判定,下图以Pentium ES为例来显样品主要的特征。


此主题相关图片如下:
按此在新窗口浏览图片

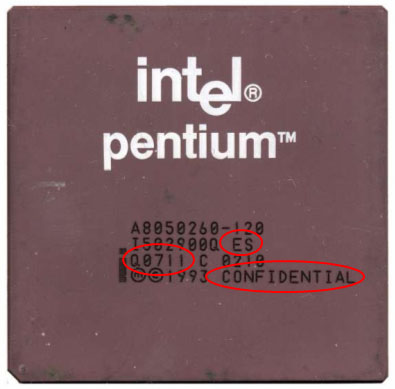

   工程样品为了测试方便,一般没有锁频,象下面这只Pentium,从60Mhz-120Mhz可调,绝对是超频率佳品。


此主题相关图片如下:
按此在新窗口浏览图片

   一般来说,满足上面一个或几个特佂时,就会被鉴定为样品CPU。

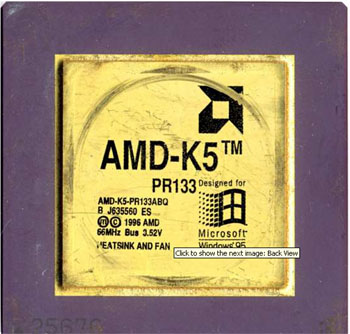

    下图是典型的AMD  CPU工程样品,直接印有Engineering Sample的字样,比较好判断。

或是直接有“ES”两个字母的标识。


此主题相关图片如下:
按此在新窗口浏览图片

     笔者在对AMDK5系列的样品的与正式产品的字体比较之后,发现样品的印刷字体稍长。Intel 的某些工程样品也有同样的现象,不知这是不是样品区分的一个额外的特征呢?

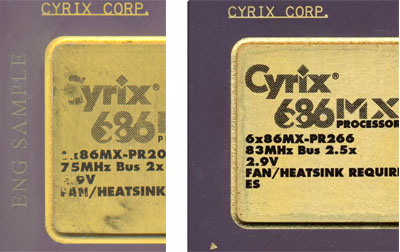

     下面是曾经的CPU三巨头之一的Cyrix的样品比较 ,有的样品标识是刻在陶瓷上,有的则是印在金面上。


此主题相关图片如下:
按此在新窗口浏览图片

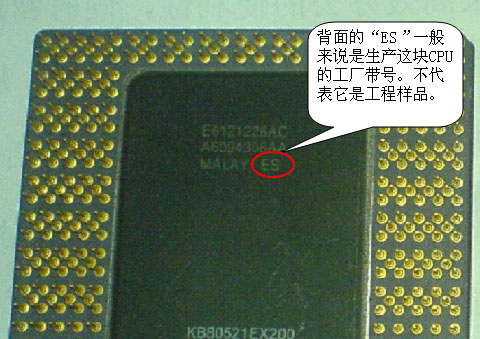

    总的来说,只要掌握了规律,Intel的各类样品特征比较容易区分,这个规律就是:“必须要根据CPU正面的标识来判定它是否是样品”,常常有网友拿出下面的图片来提问:


此主题相关图片如下:
按此在新窗口浏览图片

    其实对于Intel的芯片来说有一个简单的办法可以判定是否为样品,从80186开始采用了S-Spec(制程代码)方法来标识,当您发存这只CPU的S-Spec为“Qxxxx”时,那么恭喜你,您基本上得到了一只样品。

      所有的制造商都不希望它们的样品芯片流入到民间被JS用来不正当谋利。所以他们一般都会在比较显眼的地方有样品字样的标识。

4.假的样品。

     对于普通JS来说,将一个好U改成样品并且卖给一名普通消费者是一件不可思义的事情。除非这个JS走火入魔!理论上来说:CPU样品对于电脑JS并非一件值得高兴的事,因为没有任何一个普通消费者愿意自已用的CPU还是一个试用版的CPU。

     到目前为止,笔者在藏U界还没有碰到或听说刻意制作假的工程样品或其它样品出售给藏友来谋利的个案,但是,由于样品CPU比普通CPU的收藏售价要高很多,笔者认为,随着藏U市场的壮大,更多的藏友以及JS的加入,在利润的驱使下,敢冒天下之大不帏之徒迟早会出现,这只是一个时间问题。

    假的CPU,国外藏友统称为 FAKE CPU,曾是一个让人头疼的话题,但FAKE ES的确我还没有看到过。去年圣诞节,网上留传的一张C80386ES照片让许多藏友趋之若骛,包括笔者也不能幸免:)

“C80386” “ES” “白陶”,多么完美的东西,简直是让老鸟们流干了口水,谁曾想它居然是一个“Joke CPU”, 始作俑者后来站出来承认:他是用Photoshop花了几小时加工出来的玩笑CPU图片。让所有人大跌眼睛:)

  类似的“Joke ES CPU”还有如下这些,都是清一色的PS的杰作:

   玩笑归玩笑,我们只能纯洁地希望这类样品CPU永远不要出现在我们的藏U界。

5.Intel工程样品事件随想

    2005年岁末,IT界被一桩公案搞得鸡犬不宁,这事竟然牵扯到业界巨头Intel, 所有的主流IT网站都在转载一条惊天新闻:

  “英特尔涉嫌造假移动CPU 工程师确认为官方改装”

   笔者所在的城市深圳处于整件事件的中心点, 据传Intel的一些工程样品流传到民间,被装在一些笔记本上,买给一些普通用户,这按理来说是一件非常恶劣的事,居然Intel被传是这件事的幕后主使,一时间众说纷纭,二线笔记本厂商战战兢兢,一线厂商纷纷辟谣, Intel因为渠道监管漏洞陷入了进入中国市场以来最大的公信危机!

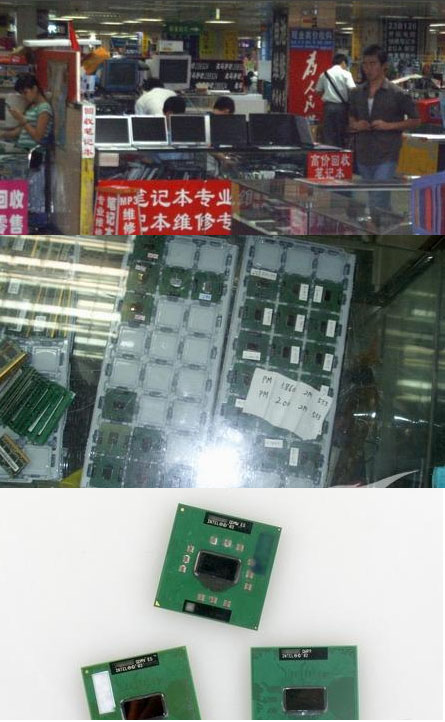

   笔者前段时间亲自去过华强北电子市场三搂二手电脑那一层去实地了解,的确有不少PII以上的ES或QS或P.P.样品被人标价出售,笔者路过的一个档口老板正在出售一整版P4的样品。兹摘录其几个其它网站转载的场景:


此主题相关图片如下:
按此在新窗口浏览图片

   上图这些均为样品CPU,对于藏家来说,当然会爱不释手,对于普通用户来说,只能欲哭无泪了。

  笔者认为,Intel至少负有不可推卸的监管责任,按理来说,所有的样品应该有固定的回收渠道并在指定的时间内加以回收并销毁之。 对于User来说尽可能不要买到ES,对于藏家来说,我们同样不希望看到ES等样品漫天飞而失去其神秘感以及稀有度,笔者感受到,PII以下的工程样品,Intel控制得还是不错的,PIII以后的样品就有失控的局面,这场风波让原来在幕后的“ES”“QS”等术语走进倍受公众诘难的视野,Intel实在难辞其咎啊!

   深切期望Intel管理好样品CPU,既造福人民大众又利于我等藏友。

   最后祝愿诸位藏友收到自已满意的样品CPU!

------------------------------[END]-------------------------------------------------------------------

(本文图片部分来自于网上,如果你认为它们有所不妥,请告诉我加以处理。谢谢!)
