发贴心情 浅谈芯片的封装技术

很多关注电脑核心配件发展的朋友都会注意到,一般新的CPU内存以及芯片组出现时都会强调其采用新的封装形式,不过很多人对封装并不了解。其实,所谓封装就是指安装半导体集成电路芯片用的外壳,它不仅起着安放、固定、密封、保持芯片和增强电热性能的作用,而且芯片上的接点用导线连接到封装外壳的引脚上,这些引脚又通过印制板上的导线与其他器件建立连接,从而实现内部芯片与外部电路的连接。因为芯片必须与外界隔离,以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面,封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造,因此它是至关重要的。 因此,封装对CPU以及其他芯片都有着重要的作用。

  封装时主要考虑的因素:

  1. 芯片面积与封装面积之比为提高封装效率,尽量接近1:1。
  2. 引脚要尽量短以减少延迟,引脚间的距离尽量远,以保证互不干扰,提高性能。
  3. 基于散热的要求,封装越薄越好。

  下面,就让我们通过图例,来了解一下一些比较有代表性的封装的具体情况吧。

一.CPU的封装方式

  CPU封装是CPU生产过程中的最后一道工序,封装是采用特定的材料将CPU芯片或CPU模块固化在其中以防损坏的保护措施,一般必须在封装后CPU才能交付用户使用。CPU的封装方式取决于CPU安装形式和器件集成设计,从大的分类来看通常采用Socket插座进行安装的CPU使用PGA(栅格阵列)方式封装,而采用Slot x槽安装的CPU则全部采用SEC(单边接插盒)的形式封装。现在还有PLGA(Plastic Land Grid Array)、OLGA(Organic Land Grid Array)等封装技术。由于市场竞争日益激烈,目前CPU封装技术的发展方向以节约成本为主。下面我们就一起来看看几种有代表性的CPU封装方式。

1.早期CPU封装方式


此主题相关图片如下:
按此在新窗口浏览图片

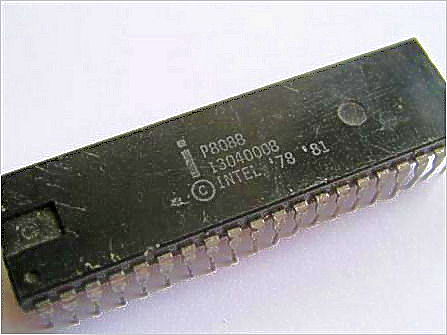

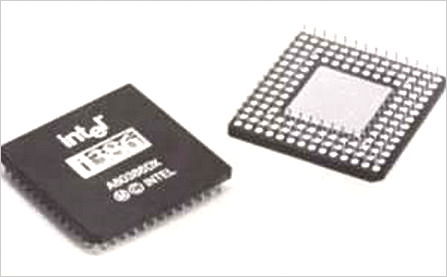

CPU封装方式可追朔到8088时代,这一代的CPU采用的是DIP双列直插式封装。DIP(DualIn-line Package)是指采用双列直插形式封装的集成电路芯片,绝大多数中小规模集成电路(IC)均采用这种封装形式,其引脚数一般不超过100个。采用DIP封装的CPU芯片有两排引脚,需要插入到具有DIP结构的芯片插座上。当然,也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心,以免损坏管脚。这种封装适合在PCB(印刷电路板)上穿孔焊接,操作方便,但芯片面积与封装面积之间的比值较大,故体积也较大。DIP封装结构形式有:多层陶瓷双列直插式DIP,单层陶瓷双列直插式DIP,引线框架式DIP(含玻璃陶瓷封接式,塑料包封结构式,陶瓷低熔玻璃封装式)等。

而80286,80386CPU则采用了QFP塑料方型扁平式封装和PFP塑料扁平组件式封装。QFP(Plastic Quad Flat Package)封装的芯片引脚之间距离很小,管脚很细,一般大规模或超大型集成电路都采用这种封装形式,其引脚数一般在100个以上。用这种形式封装的芯片必须采用SMD(表面安装设备技术)将芯片与主板焊接起来。采用SMD安装的芯片不必在主板上打孔,一般在主板表面上有设计好的相应管脚的焊点。将芯片各脚对准相应的焊点,即可实现与主板的焊接。用这种方法焊上去的芯片,如果不用专用工具是很难拆卸下来的。而相似的PFP(Plastic Flat Package)方式封装的芯片与QFP方式基本相同。唯一的区别是QFP一般为正方形,而PFP既可以是正方形,也可以是长方形。QFP/PFP封装适用于SMD表面安装技术在PCB电路板上安装布线以及高频使用,可*性较高,封装面积也比较小。

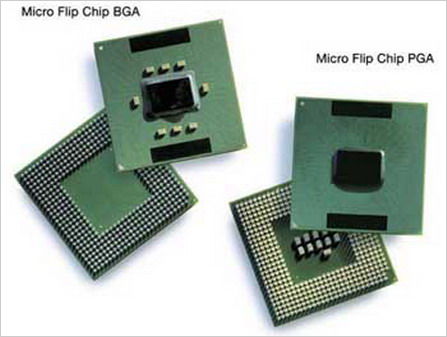

2.PGA(Pin Grid Array)引脚网格阵列封装



此主题相关图片如下:
按此在新窗口浏览图片

PGA封装也叫插针网格阵列封装技术(Ceramic Pin Grid Arrau Package),目前CPU的封装方式基本上是采用PGA封装,在芯片下方围着多层方阵形的插针,每个方阵形插针是沿芯片的四周,间隔一定距离进行排列的,根据管脚数目的多少,可以围成2~5圈。它的引脚看上去呈针状,是用插件的方式和电路板相结合。安装时,将芯片插入专门的PGA插座。PGA封装具有插拔操作更方便,可*性高的优点,缺点是耗电量较大。从486的芯片开始,出现的一种ZIF(Zero Insertion Force Socket,零插拔力的插座)的CPU插座,使用该封装技术的CPU可以很容易、轻松地插入插座中,然后将搬手压回原处,利用插座本身的特殊结构产生的挤压力,将CPU的管脚与插座牢牢的接触,绝对不会存在接触不良的问题。而拆卸CPU芯片只需将插座的搬手轻轻抬起,则压力解除,CPU芯片即可轻松取出。 专门用来安装和拆卸PGA封装的CPU。



此主题相关图片如下:
按此在新窗口浏览图片

PGA也衍生出多种封装方式,比较常见的有以下几种:

(1)OPGA(Organic pin grid Array,有机管脚阵列):这种封装的基底使用的是玻璃纤维,类似印刷电路板上的材料。 此种封装方式可以降低阻抗和封装成本。OPGA封装拉近了外部电容和处理器内核的距离,可以更好地改善内核供电和过滤电流杂波。AMD公司的AthlonXP系列CPU大多使用此类封装。

(2)mPGA:微型PGA封装,目前只有AMD公司的Athlon 64和英特尔公司的Xeon(至强)系列CPU等少数产品所采用,而且多是些高端产品,是种先进的封装形式。


(3)CPGA:也就是常说的陶瓷封装,全称为Ceramic PGA。主要在Thunderbird(雷鸟)核心和“Palomino”核心的Athlon处理器上采用。

(4)FC-PGA封装是反转芯片针脚栅格阵列的缩写,这种封装中有针脚插入插座。这些芯片被反转,以至片模或构成计算机芯片的处理器部分被暴露在处理器的上部。通过将片模暴露出来,使热量解决方案可直接用到片模上,这样就能实现更有效的芯片冷却。为了通过隔绝电源信号和接地信号来提高封装的性能,FC-PGA 处理器在处理器的底部的电容放置区域(处理器中心)安有离散电容和电阻。芯片底部的针脚是锯齿形排列的。此外,针脚的安排方式使得处理器只能以一种方式插入插座。FC-PGA 封装用于奔腾 III 和英特尔 赛扬 处理器,它们都使用 370 针。

(5)FC-PGA2 :FC-PGA2封装与 FC-PGA 封装类型很相似,除了这些处理器还具有集成式散热器 (IHS)。集成式散热器是在生产时直接安装到处理器片上的。由于 IHS 与片模有很好的热接触并且提供了更大的表面积以更好地发散热量,所以它显著地增加了热传导。FC-PGA2 封装用于奔腾 III 和英特尔赛扬处理器(370 针)和奔腾 4 处理器(478 针)。


(6)PPGA:PPGA的英文全称为“Plastic Pin Grid Array”,是塑针栅格阵列的缩写,这些处理器具有插入插座的针脚。为了提高热传导性,PPGA 在处理器的顶部使用了镀镍铜质散热器。芯片底部的针脚是锯齿形排列的。此外,针脚的安排方式使得处理器只能以一种方式插入插座。

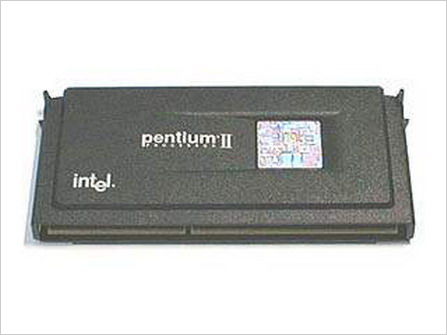

3.S.E.E.C.(单边接插卡盒)封装



此主题相关图片如下:
按此在新窗口浏览图片
S.E.C.C:SEEC是Single Edge Contact Cartridge缩写,是单边接触卡盒的缩写。为了与主板连接,处理器被插入一个插槽。它不使用针脚,而是使用“金手指”触点,处理器使用这些触点来传递信号。S.E.C.C. 被一个金属壳覆盖,这个壳覆盖了整个卡盒组件的顶端。卡盒的背面是一个热材料镀层,充当了散热器。S.E.C.C. 内部,大多数处理器有一个被称为基体的印刷电路板连接起处理器、二级高速缓存和总线终止电路。S.E.C.C. 封装用于有 242 个触点的英特尔奔腾II 处理器和有 330 个触点的奔腾II 至强和奔腾 III 至强处理器。

4.S.E.E.C.2封装

  S.E.C.C.2 封装与 S.E.C.C. 封装相似,除了S.E.C.C.2 使用更少的保护性包装并且不含有导热镀层。S.E.C.C.2 封装用于一些较晚版本的奔腾II 处理器和奔腾 III 处理器(242 触点)。

5.新封装技术


此主题相关图片如下:
按此在新窗口浏览图片

BGA封装比QFP先进,更比PGA好,但它的芯片面积/封装面积的比值仍很低。Tessera公司在BGA基础上做丁改进,研制出另一种称为μBGA的封装技术,按0.5mm焊区中心距,芯片面积/封装面积的比为1:4,比BGA前进了一大步。Celeron(赛扬)移动CPU通常采用“μPGA”和“μBGA”封装方式。

  日本三菱电气研究的一种芯片面积/封装面积=1:1.1的封装结构,其封装外形尺寸只比裸芯片大一点点。也就是说,单个IC芯片有多大,封装尺寸就有多大,从而诞生了一种新的封装形式,命名为芯片尺寸封装,简称CSP(Chip Size Package或Chip Scale Package)。CSP封装满足了LSI芯片引出脚不断增加的需要,解决了IC裸芯片不能进行交流参数测试和老化筛选的问题,而且封装面积缩小到BGA的1/4至1/10,延迟时间缩小到极短。

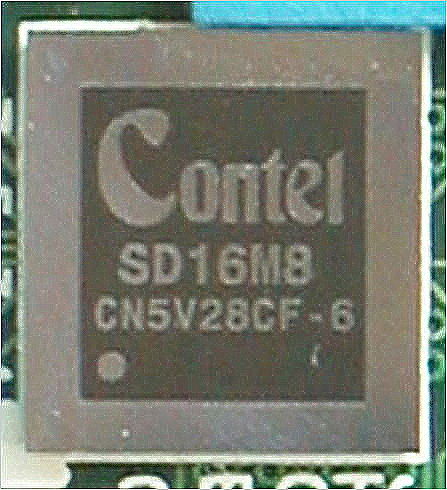

6.CSP(Chip Scale Package)芯片级封装



此主题相关图片如下:
按此在新窗口浏览图片
CSP作为新一代的芯片封装技术,在BGA、TSOP的基础上,它的性能又有了革命性的提升。

  CSP,全称为Chip Scale Pack-age,即芯片尺寸封装的意思。作为新一代的芯片封装技术,在BGA、TSOP的基础上,CSP的性能又有了革命性的提升。CSP封装可以让芯片面积与封装面积之比超过1∶1.14,已经相当接近1∶1的理想情况,绝对尺寸也仅有32平方毫米,约为普通的BGA的1/3,仅仅相当于TSOP内存芯片面积的1/6。与BGA封装相比,同等空间下CSP封装可以将存储容量提高3倍。CSP封装内存不但体积小,同时也更薄,其金属基板到散热体的最有效散热路径仅有0.2毫米,大大提高了内存芯片在长时间运行后的可*性。与BGA、TOSP相比CSP封装的电气性能和可*性也有相当大的提高。并且,在相同的芯片面积下CSP所能达到的引脚数明显要比TSOP、BGA引脚数多得多,这样它可支持I/O端口的数目就增加了很多。此外,CSP封装内存芯片的中心引脚形式有效缩短了信号的传导距离,其衰减随之减少,芯片的抗干扰、抗噪性能也能得到大幅提升,这也使得CSP的存取时间比BGA改善15%~20%。

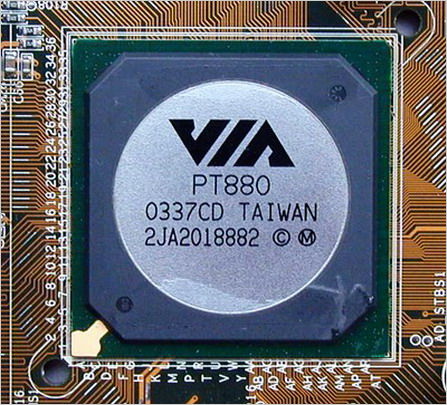

7.BGA(Ball Grid Array)球状矩阵排列封装



此主题相关图片如下:
按此在新窗口浏览图片

随着集成电路技术的发展,对集成电路的封装要求更加严格。这是因为封装技术关系到产品的功能性,当IC的频率超过100MHz时,传统封装方式可能会产生所谓的“CrossTalk”现象,而且当IC的管脚数大于208 Pin时,传统的封装方式有其困难度。因此,除使用QFP封装方式外,现今大多数的高脚数芯片(如图形芯片与芯片组等)皆转而使用BGA(Ball Grid Array Package)封装技术。BGA一出现便成为CPU、主板上南/北桥芯片等高密度、高性能、多引脚封装的最佳选择。

  BGA封装技术又可详分为五大类:

(1)PBGA(Plasric BGA)基板:一般为2-4层有机材料构成的多层板,是塑针栅格阵列的缩写,这些处理器具有插入插座的针脚。为了提高热传导性,PPGA 在处理器的顶部使用了镀镍铜质散热器,芯片底部的针脚是锯齿形排列的。此外,针脚的安排方式使得处理器只能以一种方式插入插座。Intel系列CPU中,Pentium II、III、IV处理器均采用这种封装形式。

(2)CBGA(CeramicBGA)基板:即陶瓷基板,芯片与基板间的电气连接通常采用倒装芯片(FlipChip,简称FC)的安装方式。Intel系列CPU中,Pentium I、II、Pentium Pro处理器均采用过这种封装形式。

(3)FCBGA(FilpChipBGA)基板:硬质多层基板。

(4)TBGA(TapeBGA)基板:基板为带状软质的1-2层PCB电路板。

(5)CDPBGA(Carity Down PBGA)基板:指封装中央有方型低陷的芯片区(又称空腔区)。

  BGA封装的I/O引脚数虽然增多,但引脚之间的距离远大于QFP封装方式,提高了成品率。而虽然BGA的功耗增加,但由于采用的是可控塌陷芯片法焊接,从而可以改善电热性能,另外,它的信号传输延迟小,适应频率大大提高以及组装可用共面焊接,可*性大大提高。

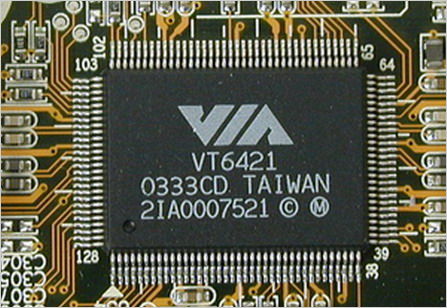

8.PQFP(Plastic Quad Flat Package)塑料方型扁平式封装



此主题相关图片如下:
按此在新窗口浏览图片

PQFP封装的芯片的四周均有引脚,其引脚数一般都在100以上,而且引脚之间距离很小,管脚也很细,一般大规模或超大规模集成电路采用这种封装形式。用这种形式封装的芯片必须采用SMD(表面安装设备技术)将芯片边上的引脚与主板焊接起来。采用SMD安装的芯片不必在主板上打孔,一般在主板表面上有设计好的相应管脚的焊点。将芯片各脚对准相应的焊点,即可实现与主板的焊接。用这种方法焊上去的芯片,如果不用专用工具是很难拆卸下来的。PQFP封装适用于SMD表面安装技术在PCB上安装布线,适合高频使用,它具有操作方便、可*性高、芯片面积与封装面积比值较小等优点。但PQFP的缺点也很明显:为了适应电路组装密度的进一步提高,PQFP的引脚间距不断缩小,I/O引脚数不断增加,封装体积也不断加大,这给电路组装生产带来了许多困难,导致成品率下降和组装成本的提高。

  上面介绍的是一些市场上比较常见的相关芯片的封装方式,可以预测的是,随着技术的发展以及生产工艺的成熟,新的封装技术也会更可*,更小更易操作化的方向发展。



我的个人藏品:

http://www.cpu-cn.com/CN/Collectors1.asp?userid=Henry
发贴IP已设置保密 2005-09-23 20:50

     帅哥哟,离线,有人找我吗?


    等级:管理员
    文章:234
    积分:2485
    注册:2005-09-07
给CPU-CN发送一个短消息 把CPU-CN加入好友 查看CPU-CN的个人资料 搜索CPU-CN在的所有贴子 点击这里发送电邮给CPU-CN 引用回复这个贴子 回复这个贴子 2
发贴心情

以下是另外一些关于芯片封装的补充资料

1、BGA(ball grid array)
球形触点陈列,表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以
代替引脚,在印刷基板的正面装配LSI 芯片,然后用模压树脂或灌封方法进行密封。也称为凸
点陈列载体(PAC)。引脚可超过200,是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。例如,引脚中心距为1.5mm 的360 引脚
BGA 仅为31mm 见方;而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。而且BGA 不
用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的,首先在便携式电话等设备中被采用,今后在美国有可
能在个人计算机中普及。最初,BGA 的引脚(凸点)中心距为1.5mm,引脚数为225。现在也有
一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为,
由于焊接的中心距较大,连接可以看作是稳定的,只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC,而把灌封方法密封的封装称为
GPAC(见OMPAC 和GPAC)。


2、BQFP(quad flat package with bumper)
带缓冲垫的四侧引脚扁平封装。QFP 封装之一,在封装本体的四个角设置突起(缓冲垫)以
防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中采用
此封装。引脚中心距0.635mm,引脚数从84 到196 左右(见QFP)。


3、碰焊PGA(butt joint pin grid array)
表面贴装型PGA 的别称(见表面贴装型PGA)。


4、C-(ceramic)
表示陶瓷封装的记号。例如,CDIP 表示的是陶瓷DIP。是在实际中经常使用的记号。


5、Cerdip
用玻璃密封的陶瓷双列直插式封装,用于ECL RAM,DSP(数字信号处理器)等电路。带有
玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。引脚中心
距2.54mm,引脚数从8 到42。在日本,此封装表示为DIP-G(G 即玻璃密封的意思)。


6、Cerquad
表面贴装型封装之一,即用下密封的陶瓷QFP,用于封装DSP 等的逻辑LSI 电路。带有窗
口的Cerquad 用于封装EPROM 电路。散热性比塑料QFP 好,在自然空冷条件下可容许1.5~
2W 的功率。但封装成本比塑料QFP 高3~5 倍。引脚中心距有1.27mm、0.8mm、0.65mm、0.5mm、
0.4mm 等多种规格。引脚数从32 到368。


7、CLCC(ceramic leaded chip carrier)
带引脚的陶瓷芯片载体,表面贴装型封装之一,引脚从封装的四个侧面引出,呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。此封装也称为
QFJ、QFJ-G(见QFJ)。


8、COB(chip on board)
板上芯片封装,是裸芯片贴装技术之一,半导体芯片交接贴装在印刷线路板上,芯片与基
板的电气连接用引线缝合方法实现,芯片与基板的电气连接用引线缝合方法实现,并用树脂覆
盖以确保可*性。虽然COB 是最简单的裸芯片贴装技术,但它的封装密度远不如TAB 和倒片
焊技术。


9、DFP(dual flat package)
双侧引脚扁平封装。是SOP 的别称(见SOP)。以前曾有此称法,现在已基本上不用。


10、DIC(dual in-line ceramic package)
陶瓷DIP(含玻璃密封)的别称(见DIP).


11、DIL(dual in-line)
DIP 的别称(见DIP)。欧洲半导体厂家多用此名称。


12、DIP(dual in-line package)
双列直插式封装。插装型封装之一,引脚从封装两侧引出,封装材料有塑料和陶瓷两种。
DIP 是最普及的插装型封装,应用范围包括标准逻辑IC,存贮器LSI,微机电路等。
引脚中心距2.54mm,引脚数从6 到64。封装宽度通常为15.2mm。有的把宽度为7.52mm
和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。但多数情况下并不加区分,
只简单地统称为DIP。另外,用低熔点玻璃密封的陶瓷DIP 也称为cerdip(见cerdip)。


13、DSO(dual small out-lint)
双侧引脚小外形封装。SOP 的别称(见SOP)。部分半导体厂家采用此名称。


14、DICP(dual tape carrier package)
双侧引脚带载封装。TCP(带载封装)之一。引脚制作在绝缘带上并从封装两侧引出。由于利
用的是TAB(自动带载焊接)技术,封装外形非常薄。常用于液晶显示驱动LSI,但多数为定制品。
另外,0.5mm 厚的存储器LSI 簿形封装正处于开发阶段。在日本,按照EIAJ(日本电子机械工
业)会标准规定,将DICP 命名为DTP。


15、DIP(dual tape carrier package)
同上。日本电子机械工业会标准对DTCP 的命名(见DTCP)。


16、FP(flat package)
扁平封装。表面贴装型封装之一。QFP 或SOP(见QFP 和SOP)的别称。部分半导体厂家采
用此名称。


17、flip-chip
倒焊芯片。裸芯片封装技术之一,在LSI 芯片的电极区制作好金属凸点,然后把金属凸点
与印刷基板上的电极区进行压焊连接。封装的占有面积基本上与芯片尺寸相同。是所有封装技
术中体积最小、最薄的一种。
但如果基板的热膨胀系数与LSI 芯片不同,就会在接合处产生反应,从而影响连接的可*
性。因此必须用树脂来加固LSI 芯片,并使用热膨胀系数基本相同的基板材料。


18、FQFP(fine pitch quad flat package)
小引脚中心距QFP。通常指引脚中心距小于0.65mm 的QFP(见QFP)。部分导导体厂家采
用此名称。


19、CPAC(globe top pad array carrier)
美国Motorola 公司对BGA 的别称(见BGA)。


20、CQFP(quad fiat package with guard ring)
带保护环的四侧引脚扁平封装。塑料QFP 之一,引脚用树脂保护环掩蔽,以防止弯曲变形。
在把LSI 组装在印刷基板上之前,从保护环处切断引脚并使其成为海鸥翼状(L 形状)。这种封装
在美国Motorola 公司已批量生产。引脚中心距0.5mm,引脚数最多为208 左右。


21、H-(with heat sink)
表示带散热器的标记。例如,HSOP 表示带散热器的SOP。


22、pin grid array(surface mount type)
表面贴装型PGA。通常PGA 为插装型封装,引脚长约3.4mm。表面贴装型PGA 在封装的
底面有陈列状的引脚,其长度从1.5mm 到2.0mm。贴装采用与印刷基板碰焊的方法,因而也称
为碰焊PGA。因为引脚中心距只有1.27mm,比插装型PGA 小一半,所以封装本体可制作得不
怎么大,而引脚数比插装型多(250~528),是大规模逻辑LSI 用的封装。封装的基材有多层陶
瓷基板和玻璃环氧树脂印刷基数。以多层陶瓷基材制作封装已经实用化。


23、JLCC(J-leaded chip carrier)
J 形引脚芯片载体。指带窗口CLCC 和带窗口的陶瓷QFJ 的别称(见CLCC 和QFJ)。部分半
导体厂家采用的名称。


24、LCC(Leadless chip carrier)
无引脚芯片载体。指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。是高
速和高频IC 用封装,也称为陶瓷QFN 或QFN-C(见QFN)。


25、LGA(land grid array)
触点陈列封装。即在底面制作有阵列状态坦电极触点的封装。装配时插入插座即可。现已
实用的有227 触点(1.27mm 中心距)和447 触点(2.54mm 中心距)的陶瓷LGA,应用于高速逻辑
LSI 电路。
LGA 与QFP 相比,能够以比较小的封装容纳更多的输入输出引脚。另外,由于引线的阻抗
小,对于高速LSI 是很适用的。但由于插座制作复杂,成本高,现在基本上不怎么使用。预计
今后对其需求会有所增加。



我的个人藏品:

http://www.cpu-cn.com/CN/Collectors1.asp?userid=Henry
发贴IP已设置保密 2005-09-23 20:57

     帅哥哟,离线,有人找我吗?


    等级:管理员
    文章:234
    积分:2485
    注册:2005-09-07
给CPU-CN发送一个短消息 把CPU-CN加入好友 查看CPU-CN的个人资料 搜索CPU-CN在的所有贴子 点击这里发送电邮给CPU-CN 引用回复这个贴子 回复这个贴子 3
发贴心情
26、LOC(lead on chip)
芯片上引线封装。LSI 封装技术之一,引线框架的前端处于芯片上方的一种结构,芯片的
中心附近制作有凸焊点,用引线缝合进行电气连接。与原来把引线框架布置在芯片侧面附近的
结构相比,在相同大小的封装中容纳的芯片达1mm 左右宽度。


27、LQFP(low profile quad flat package)
薄型QFP。指封装本体厚度为1.4mm 的QFP,是日本电子机械工业会根据制定的新QFP
外形规格所用的名称。


28、L-QUAD
陶瓷QFP 之一。封装基板用氮化铝,基导热率比氧化铝高7~8 倍,具有较好的散热性。
封装的框架用氧化铝,芯片用灌封法密封,从而抑制了成本。是为逻辑LSI 开发的一种封装,
在自然空冷条件下可容许W3的功率。现已开发出了208 引脚(0.5mm 中心距)和160 引脚(0.65mm
中心距)的LSI 逻辑用封装,并于1993 年10 月开始投入批量生产。


29、MCM(multi-chip module)
多芯片组件。将多块半导体裸芯片组装在一块布线基板上的一种封装。根据基板材料可分
为MCM-L,MCM-C 和MCM-D 三大类。
MCM-L 是使用通常的玻璃环氧树脂多层印刷基板的组件。布线密度不怎么高,成本较低。
MCM-C 是用厚膜技术形成多层布线,以陶瓷(氧化铝或玻璃陶瓷)作为基板的组件,与使
用多层陶瓷基板的厚膜混合IC 类似。两者无明显差别。布线密度高于MCM-L。
MCM-D 是用薄膜技术形成多层布线,以陶瓷(氧化铝或氮化铝)或Si、Al 作为基板的组件。
布线密谋在三种组件中是最高的,但成本也高。


30、MFP(mini flat package)
小形扁平封装。塑料SOP 或SSOP 的别称(见SOP 和SSOP)。部分半导体厂家采用的名称。


31、MQFP(metric quad flat package)

按照JEDEC(美国联合电子设备委员会)标准对QFP 进行的一种分类。指引脚中心距为
0.65mm、本体厚度为3.8mm~2.0mm 的标准QFP(见QFP)。


32、MQUAD(metal quad)
美国Olin 公司开发的一种QFP 封装。基板与封盖均采用铝材,用粘合剂密封。在自然空冷
条件下可容许2.5W~2.8W 的功率。日本新光电气工业公司于1993 年获得特许开始生产。


33、MSP(mini square package)
QFI 的别称(见QFI),在开发初期多称为MSP。QFI 是日本电子机械工业会规定的名称。


34、OPMAC(over molded pad array carrier)
模压树脂密封凸点陈列载体。美国Motorola 公司对模压树脂密封BGA 采用的名称(见
BGA)。


35、P-(plastic)
表示塑料封装的记号。如PDIP 表示塑料DIP。


36、PAC(pad array carrier)
凸点陈列载体,BGA 的别称(见BGA)。


37、PCLP(printed circuit board leadless package)
印刷电路板无引线封装。日本富士通公司对塑料QFN(塑料LCC)采用的名称(见QFN)。引
脚中心距有0.55mm 和0.4mm 两种规格。目前正处于开发阶段。


38、PFPF(plastic flat package)
塑料扁平封装。塑料QFP 的别称(见QFP)。部分LSI 厂家采用的名称。


39、PGA(pin grid array)
陈列引脚封装。插装型封装之一,其底面的垂直引脚呈陈列状排列。封装基材基本上都采
用多层陶瓷基板。在未专门表示出材料名称的情况下,多数为陶瓷PGA,用于高速大规模逻辑
LSI 电路。成本较高。引脚中心距通常为2.54mm,引脚数从64 到447 左右。
了为降低成本,封装基材可用玻璃环氧树脂印刷基板代替。也有64~256 引脚的塑料PGA。
另外,还有一种引脚中心距为1.27mm 的短引脚表面贴装型PGA(碰焊PGA)。(见表面贴装
型PGA)。

40、piggy back
驮载封装。指配有插座的陶瓷封装,形关与DIP、QFP、QFN 相似。在开发带有微机的设
备时用于评价程序确认操作。例如,将EPROM 插入插座进行调试。这种封装基本上都是定制
品,市场上不怎么流通。


41、PLCC(plastic leaded chip carrier)
带引线的塑料芯片载体。表面贴装型封装之一。引脚从封装的四个侧面引出,呈丁字形,
是塑料制品。美国德克萨斯仪器公司首先在64k 位DRAM 和256kDRAM 中采用,现在已经普
及用于逻辑LSI、DLD(或程逻辑器件)等电路。引脚中心距1.27mm,引脚数从18 到84。
J 形引脚不易变形,比QFP 容易操作,但焊接后的外观检查较为困难。
PLCC 与LCC(也称QFN)相似。以前,两者的区别仅在于前者用塑料,后者用陶瓷。但现
在已经出现用陶瓷制作的J 形引脚封装和用塑料制作的无引脚封装(标记为塑料LCC、PCLP、P
-LCC 等),已经无法分辨。为此,日本电子机械工业会于1988 年决定,把从四侧引出J 形引
脚的封装称为QFJ,把在四侧带有电极凸点的封装称为QFN(见QFJ 和QFN)。


42、P-LCC(plastic teadless chip carrier)(plastic leaded chip currier)
有时候是塑料QFJ 的别称,有时候是QFN(塑料LCC)的别称(见QFJ 和QFN)。部分
LSI 厂家用PLCC 表示带引线封装,用P-LCC 表示无引线封装,以示区别。


43、QFH(quad flat high package)
四侧引脚厚体扁平封装。塑料QFP 的一种,为了防止封装本体断裂,QFP 本体制作得
较厚(见QFP)。部分半导体厂家采用的名称。


44、QFI(quad flat I-leaded packgac)
四侧I 形引脚扁平封装。表面贴装型封装之一。引脚从封装四个侧面引出,向下呈I 字。
也称为MSP(见MSP)。贴装与印刷基板进行碰焊连接。由于引脚无突出部分,贴装占有面积小
于QFP。
日立制作所为视频模拟IC 开发并使用了这种封装。此外,日本的Motorola 公司的PLL IC
也采用了此种封装。引脚中心距1.27mm,引脚数从18 于68。


45、QFJ(quad flat J-leaded package)
四侧J 形引脚扁平封装。表面贴装封装之一。引脚从封装四个侧面引出,向下呈J 字形。
是日本电子机械工业会规定的名称。引脚中心距1.27mm。
材料有塑料和陶瓷两种。塑料QFJ 多数情况称为PLCC(见PLCC),用于微机、门陈列、
DRAM、ASSP、OTP 等电路。引脚数从18 至84。
陶瓷QFJ 也称为CLCC、JLCC(见CLCC)。带窗口的封装用于紫外线擦除型EPROM 以及
带有EPROM 的微机芯片电路。引脚数从32 至84。


46、QFN(quad flat non-leaded package)
四侧无引脚扁平封装。表面贴装型封装之一。现在多称为LCC。QFN 是日本电子机械工业
会规定的名称。封装四侧配置有电极触点,由于无引脚,贴装占有面积比QFP 小,高度比QFP
低。但是,当印刷基板与封装之间产生应力时,在电极接触处就不能得到缓解。因此电极触点
难于作到QFP 的引脚那样多,一般从14 到100 左右。
材料有陶瓷和塑料两种。当有LCC 标记时基本上都是陶瓷QFN。电极触点中心距1.27mm。
塑料QFN 是以玻璃环氧树脂印刷基板基材的一种低成本封装。电极触点中心距除1.27mm 外,
还有0.65mm 和0.5mm 两种。这种封装也称为塑料LCC、PCLC、P-LCC 等。


47、QFP(quad flat package)
四侧引脚扁平封装。表面贴装型封装之一,引脚从四个侧面引出呈海鸥翼(L)型。基材有陶
瓷、金属和塑料三种。从数量上看,塑料封装占绝大部分。当没有特别表示出材料时,多数情
况为塑料QFP。塑料QFP 是最普及的多引脚LSI 封装。不仅用于微处理器,门陈列等数字逻辑LSI 电路,而且也用于VTR 信号处理、音响信号处理等模拟LSI 电路。引脚中心距有1.0mm、0.8mm、
0.65mm、0.5mm、0.4mm、0.3mm 等多种规格。0.65mm 中心距规格中最多引脚数为304。
日本将引脚中心距小于0.65mm 的QFP 称为QFP(FP)。但现在日本电子机械工业会对QFP
的外形规格进行了重新评价。在引脚中心距上不加区别,而是根据封装本体厚度分为
QFP(2.0mm~3.6mm 厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三种。
另外,有的LSI 厂家把引脚中心距为0.5mm 的QFP 专门称为收缩型QFP 或SQFP、VQFP。
但有的厂家把引脚中心距为0.65mm 及0.4mm 的QFP 也称为SQFP,至使名称稍有一些混乱。
QFP 的缺点是,当引脚中心距小于0.65mm 时,引脚容易弯曲。为了防止引脚变形,现已
出现了几种改进的QFP 品种。如封装的四个角带有树指缓冲垫的BQFP(见BQFP);带树脂保护
环覆盖引脚前端的GQFP(见GQFP);在封装本体里设置测试凸点、放在防止引脚变形的专用夹
具里就可进行测试的TPQFP(见TPQFP)。
在逻辑LSI 方面,不少开发品和高可*品都封装在多层陶瓷QFP 里。引脚中心距最小为
0.4mm、引脚数最多为348 的产品也已问世。此外,也有用玻璃密封的陶瓷QFP(见Gerqad)。


48、QFP(FP)(QFP fine pitch)
小中心距QFP。日本电子机械工业会标准所规定的名称。指引脚中心距为0.55mm、0.4mm、
0.3mm 等小于0.65mm 的QFP(见QFP)。


49、QIC(quad in-line ceramic package)
陶瓷QFP 的别称。部分半导体厂家采用的名称(见QFP、Cerquad)。


50、QIP(quad in-line plastic package)
塑料QFP 的别称。部分半导体厂家采用的名称(见QFP)。


51、QTCP(quad tape carrier package)
四侧引脚带载封装。TCP 封装之一,在绝缘带上形成引脚并从封装四个侧面引出。是利用
TAB 技术的薄型封装(见TAB、TCP)。


52、QTP(quad tape carrier package)
四侧引脚带载封装。日本电子机械工业会于1993 年4 月对QTCP 所制定的外形规格所用的
名称(见TCP)。


53、QUIL(quad in-line)
QUIP 的别称(见QUIP)。


54、QUIP(quad in-line package)
四列引脚直插式封装。引脚从封装两个侧面引出,每隔一根交错向下弯曲成四列。引脚中
心距1.27mm,当插入印刷基板时,插入中心距就变成2.5mm。因此可用于标准印刷线路板。是
比标准DIP 更小的一种封装。日本电气公司在台式计算机和家电产品等的微机芯片中采用了些
种封装。材料有陶瓷和塑料两种。引脚数64。


55、SDIP (shrink dual in-line package)
收缩型DIP。插装型封装之一,形状与DIP 相同,但引脚中心距(1.778mm)小于DIP(2.54mm),
因而得此称呼。引脚数从14 到90。也有称为SH-DIP 的。材料有陶瓷和塑料两种。


56、SH-DIP(shrink dual in-line package)
同SDIP。部分半导体厂家采用的名称。


57、SIL(single in-line)
SIP 的别称(见SIP)。欧洲半导体厂家多采用SIL 这个名称。


58、SIMM(single in-line memory module)
单列存贮器组件。只在印刷基板的一个侧面附近配有电极的存贮器组件。通常指插入插座
的组件。标准SIMM 有中心距为2.54mm 的30 电极和中心距为1.27mm 的72 电极两种规格。
在印刷基板的单面或双面装有用SOJ 封装的1 兆位及4 兆位DRAM 的SIMM 已经在个人
计算机、工作站等设备中获得广泛应用。至少有30~40%的DRAM 都装配在SIMM 里。


59、SIP(single in-line package)
单列直插式封装。引脚从封装一个侧面引出,排列成一条直线。当装配到印刷基板上时封
装呈侧立状。引脚中心距通常为2.54mm,引脚数从2 至23,多数为定制产品。封装的形状各
异。也有的把形状与ZIP 相同的封装称为SIP。


60、SK-DIP(skinny dual in-line package)
DIP 的一种。指宽度为7.62mm、引脚中心距为2.54mm 的窄体DIP。通常统称为DIP(见
DIP)。


61、SL-DIP(slim dual in-line package)
DIP 的一种。指宽度为10.16mm,引脚中心距为2.54mm 的窄体DIP。通常统称为DIP。


62、SMD(surface mount devices)
表面贴装器件。偶而,有的半导体厂家把SOP 归为SMD(见SOP)。


63、SO(small out-line)
SOP 的别称。世界上很多半导体厂家都采用此别称。(见SOP)。


64、SOI(small out-line I-leaded package)
I 形引脚小外型封装。表面贴装型封装之一。引脚从封装双侧引出向下呈I 字形,中心距
1.27mm。贴装占有面积小于SOP。日立公司在模拟IC(电机驱动用IC)中采用了此封装。引脚数
26。


65、SOIC(small out-line integrated circuit)
SOP 的别称(见SOP)。国外有许多半导体厂家采用此名称。


66、SOJ(Small Out-Line J-Leaded Package)
J 形引脚小外型封装。表面贴装型封装之一。引脚从封装两侧引出向下呈J 字形,故此得名。
通常为塑料制品,多数用于DRAM 和SRAM 等存储器LSI 电路,但绝大部分是DRAM。用SOJ
封装的DRAM 器件很多都装配在SIMM 上。引脚中心距1.27mm,引脚数从20 至40(见SIMM)。


67、SQL(Small Out-Line L-leaded package)
按照JEDEC(美国联合电子设备工程委员会)标准对SOP 所采用的名称(见SOP)。


68、SONF(Small Out-Line Non-Fin)
无散热片的SOP。与通常的SOP 相同。为了在功率IC 封装中表示无散热片的区别,有意
增添了NF(non-fin)标记。部分半导体厂家采用的名称(见SOP)。

69、SOF(small Out-Line package)
小外形封装。表面贴装型封装之一,引脚从封装两侧引出呈海鸥翼状(L 字形)。材料有塑料
和陶瓷两种。另外也叫SOL 和DFP。
SOP 除了用于存储器LSI 外,也广泛用于规模不太大的ASSP 等电路。在输入输出端子不
超过10~40 的领域,SOP 是普及最广的表面贴装封装。引脚中心距1.27mm,引脚数从8~44。
另外,引脚中心距小于1.27mm 的SOP 也称为SSOP;装配高度不到1.27mm 的SOP 也称为
TSOP(见SSOP、TSOP)。还有一种带有散热片的SOP。


70、SOW (Small Outline Package(Wide-Jype))
宽体SOP。部分半导体厂家采用的名称。

我的个人藏品:

http://www.cpu-cn.com/CN/Collectors1.asp?userid=Henry
发贴IP已设置保密 2005-09-23 20:57

     帅哥哟,离线,有人找我吗?


    等级:版主
    文章:13
    积分:212
    注册:2005-09-07
给5号发送一个短消息 把5号加入好友 查看5号的个人资料 搜索5号在的所有贴子 点击这里发送电邮给5号 引用回复这个贴子 回复这个贴子 4
发贴心情
绝对的收藏!精华贴!
发贴IP已设置保密 2005-09-25 18:14


 4   4   1/1页      1

 快速回复:
发贴表情
读取发帖表情...
字体颜色 字体背景颜色 格式取消 粗体 斜体 下划线 超级连接 插入图片 Flash图片 realplay视频文件 Media Player视频文件 引用 清理代码
读取心情图片...
显示签名    内容限制:字节.


网上贸易 创造奇迹! 阿里巴巴 Alibaba

Powered By Dvbbs Version 7.1.0
Copyright ©2000 - 2006 OrBit.Henry
页面执行时间 0.10938 秒, 3 次数据查询
